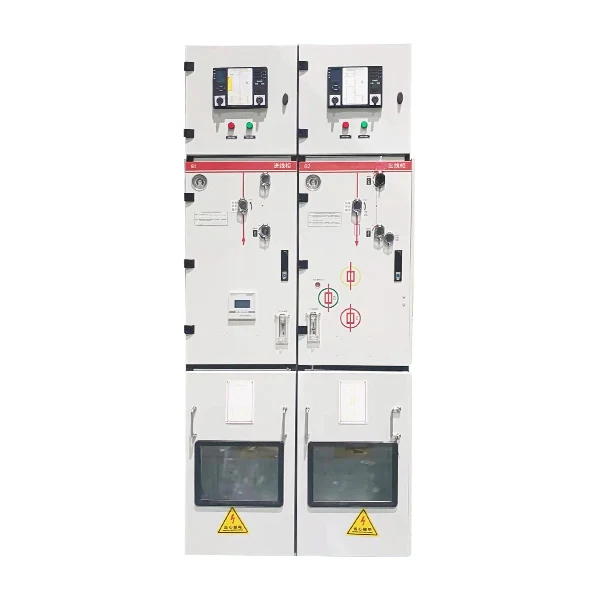

Кольцевой основной блок 40,5 кВ Сильноточное высоковольтное распределительное устройство RMU

Откройте для себя сферу передового распределения электроэнергии с помощью высокоточного распределительного устройства высокого напряжения RMU компании Kexunan на напряжение 40,5 кВ. Являясь ведущим производителем с современной фабрикой, Kexunan стремится предоставлять высококачественные решения для приложений высокого напряжения. Наше тщательно разработанное распределительное устройство RMU, предназначенное для сценариев сильного тока, демонстрирует наше стремление к совершенству в производстве. Выберите Kexunan в качестве надежного производителя и воспользуйтесь возможностями нашего передового завода, обеспечивающего высочайшие стандарты долговечности и производительности. Улучшите свою высоковольтную инфраструктуру с помощью надежных и эффективных решений по распределительным устройствам RMU от Kexunan, устанавливая новый стандарт в отрасли.

За последние несколько лет, по мере развития общества и экономики, инженерное строительство стало более сложным из-за технического прогресса. Растет спрос на коммутационное оборудование меньшего размера, которое требует минимального обслуживания и является интеллектуальным. Как отечественные, так и международные компании-производители выключателей активно разрабатывают газонаполненные шкафы среднего напряжения, также известные как распределительные устройства с элегазовой изоляцией (C-GIS). Распределительное устройство с элегазовой изоляцией представляет собой помещение высоковольтных компонентов, таких как шины, автоматические выключатели, разъединители и силовые кабели, в оболочку с более низким давлением газа.

1. Благодаря использованию газообразного гексафторида серы в качестве среды для изоляции и гашения дуги размер распределительного устройства может быть значительно уменьшен, что приводит к более компактной и меньшей конструкции.

2. Надежная и безопасная проводящая часть главной цепи герметизирована элегазом SF6, гарантируя, что высоковольтный провод под напряжением остается закрытым и не подвергается воздействию внешних факторов. Это гарантирует длительную безопасную работу оборудования и высокую надежность.

3. Нет опасности поражения электрическим током или возгорания.

4. Распределительное устройство имеет независимую модульную конструкцию, воздушная камера изготовлена ​​из высокоточных алюминиевых пластин и может быть разобрана. В разъединителе используется линейная передача с тремя положениями. Дополнительный модуль управления с почти 100 точками ПЛК включен для заземления, разъединителя и дистанционного управления, чтобы свести к минимуму количество управляющих реле и путаницу в цепях. Переключатель модульного механизма соединяет точки открытия и закрытия с помощью контактов сливового цвета. Это исключает возможность неработоспособности оригинального поворотного разъединителя и заземляющего выключателя, решает проблему нестабильного и чрезмерного сопротивления контактов в исходном поворотном разъединителе, а также включает в себя экранирование и крышки для выравнивания напряжения на внешней стороне каждого контакта для решения проблем частичного разряда. во время создания точек останова переключения.

5. Распределительное устройство с элегазовой изоляцией удобно и гибко устанавливать и устанавливать. Он может служить независимым блоком и за счет комбинирования отвечать различным требованиям к основной проводке. Доставка его на объект в виде блоков может сократить время установки на месте и повысить надежность.

Кольцевой основной блок 40,5 кВ Сильноточное высоковольтное распределительное устройство RMU Стандарты исполнения

GB/T11022-1999 Общие технические требования к стандартам высоковольтного распределительного и контрольного оборудования.

GB3906-2006 Распределительное устройство и оборудование управления переменного тока в металлическом корпусе 3,6–40,5 кВ

GB311.1-1997 Координация изоляции оборудования передачи и преобразования высокого напряжения

GB/T16927.1-1997 Технология испытаний высоким напряжением. Часть: Общие требования к испытаниям.

GB/T16927.2-1997 Методы испытаний высоким напряжением. Часть 2. Измерительные системы.

GB/T7354-2003 Измерение частичного разряда

GB1984-1989 Выключатели высокого напряжения переменного тока

GB3309-1989 Механические испытания высоковольтного распределительного устройства при комнатной температуре

Код GB4208-2008 для степени защиты, обеспечиваемой корпусом (IP)

GB12022-2006 Промышленный гексафторид серы

GB8905-1988 Руководящие указания по управлению газом и проверке электрооборудования с гексафторидом серы.

GB11023-1989 Метод испытаний газовой герметизации гексафторида серы высоковольтных распределительных устройств

GB/T13384-1992 Общие технические требования к упаковке электромеханических изделий.

GB4207-2003 Твердые изоляционные материалы. Определение относительного индекса сопротивления и сопротивления электрическим следам во влажных условиях.

GB/T14598.3-2006 Электрические реле. Часть 5. Изоляция электрических реле.

GB/T17626.2-1998 Методы тестирования и измерения электромагнитной совместимости - испытание на помехи реактивного сопротивления электростатического разряда

GB/T17626.4-2008 Методы тестирования и измерения электромагнитной совместимости - групповое испытание на устойчивость к быстрым переходным импульсам

GB/T17626.5-2008 Методы тестирования и измерения электромагнитной совместимости - тест на устойчивость к импульсным перенапряжениям

GB/T17626.12-1998 Методы испытаний и измерений на электромагнитную совместимость - испытание на устойчивость к колебательным волнам

Тип испытания распределительного устройства РМУ основного блока кольца 40,5 КВ сильноточный высоковольтный

◆ Проверка изоляции

◆ Тест на повышение температуры

◆ Измерение сопротивления контура

◆ Испытания на кратковременный выдерживаемый ток и пиковый ток.

◆ Проверка возможности включения и отключения.

◆ Механические испытания и испытания механических характеристик.

◆ Определение уровня защиты

◆ Дополнительные испытания вспомогательных цепей и цепей управления.

◆ Испытание на устойчивость к давлению для надувных отсеков.

◆ Тест на герметичность

◆ Испытание внутренней дуги

◆ Тест на электромагнитную совместимость.

Основная схема кольцевого основного блока сильноточного высоковольтного распределительного устройства RMU

Условия эксплуатации

Технический параметр

Заземление и разделение

Высоковольтное распределительное устройство с элегазовой изоляцией C-GIS доступно с различными уровнями тока, включая 630 А, 1250 А, 1600 А, 2000 А, 2500 А, 3150 А и т. д. Размер шкафа можно настроить в соответствии с конкретными требованиями. Внешняя оболочка изготовлена ​​из пластины, покрытой алюминием-цинком, а газовая камера собрана из высококачественных пластин из нержавеющей стали (марка 304). Каждый блок можно расширять и комбинировать самостоятельно согласно дизайнерскому замыслу. Шкаф разделен на различные помещения: вторичную диспетчерскую, комнату сборных шин, комнату с выключателем, комнату с приводом выключателя и комнату с кабелями. Высота подключения кабеля может достигать 700 мм, что обеспечивает удобство обслуживания и установки. Шкаф также оснащен комплексной системой защиты заземления. Распределительное устройство состоит из изолированных функциональных отсеков, включающих распределительные помещения, шинные помещения, кабельные помещения и каналы вторичных цепей. Заземляющая металлическая перегородка разделяет каждый функциональный отсек, обеспечивая независимую работу.

Вторичная диспетчерская

Шкаф находится прямо под вторичной диспетчерской и содержит платы для добавления компонентов и кронштейны для крепления клеммных колодок. Вторичная диспетчерская предназначена для размещения различных устройств, таких как клеммы проводов, небольшие клеммы шин и устройства комплексной защиты. Эти устройства позволяют системе выполнять такие задачи, как удаленное управление, телеметрия, удаленная сигнализация и локальный мониторинг. Круглые отверстия на боковых панелях и клеммах упрощают подключение к шкафу небольших шин.

Шинный отсек

Внутри верхней воздушной коробки находится шинное отделение и изолирующий механизм. После того, как шкаф установлен на наземной опоре, шкафы и шины с левой и правой стороны эффективно соединяются путем объединения шкафов.

Переключить комнату

Распределительный шкаф с элегазовой изоляцией имеет пластинчатую конструкцию, состоящую из двух камер, расположенных одна над другой в центре шкафа. В верхней камере установлен трехпозиционный разъединитель, а в нижней камере — вакуумный выключатель. Шинопровод, разъединитель и автоматический выключатель расположены вертикально. Однокамерная конструкция проста, экономична и проста в изготовлении, но имеет меньшую надежность из-за близости компонентов. И наоборот, многокамерная структура обеспечивает повышенную безопасность, предотвращая взаимодействие компонентов и облегчая удобную замену. Однако это более сложная, сложная в производстве и дорогая альтернатива.

Институциональная комната

Пружинная система расположена горизонтально, при этом механизмы изоляции и автоматического выключателя четко разделены. Он объединен с изоляционным стержнем камеры вакуумного гашения дуги как до, так и после, что упрощает процесс передачи. Рабочие характеристики механизма точно соответствуют функциям размыкания и замыкания автоматического выключателя, что приводит к снижению энергопотребления и повышению механической надежности и адаптируемости.

Кабельная комната

Шкаф расположен над кабельным помещением и имеет канал для сброса давления. Высота между землей и клеммами подключения кабеля может достигать 700 мм. В соответствии с нормами кабельная комната оборудована заземляющими блокировками, позволяющими установить в каждой цепи два кабеля и молниеотводы. Кроме того, входящие и отходящие кабели и молниеотводы подключаются методом вставки внутреннего конуса.
