CFB2S-63 MCB DIN RAIL AC Miniature Circuit автоматический выключатель

Детали продуктов показывают

Сфера применения

Миниатюрный автоматический выключатель CFB2S-63 подходит для перегрузки и защиты коротких замыканий систем распределения освещения или систем распределения двигателя клетки белки с AC 50 Гц, номинальным напряжением 400 В и ниже, и с рейтингом тока до 63а. Его также можно использовать для нечастого преобразования линий в нормальных условиях. Этот автоматический выключатель подходит для промышленных, коммерческих, многоэтажных и жилых районов. Продукт соответствует следующим стандартам: IEC60898-1 、 GB10963.1.

Характеристики структуры

Структура: автоматический выключатель в основном состоит из изоляционной оболочки, операционного механизма, задержки, мгновенного высвобождения, контактов и системы погашения дуги; эксплуатационный механизм-это структура свободного высвобождения. Во время нормальной или ненормальной работы контакты могут оставаться только в закрытом или открытом положении. Перемещающиеся контакты многополюсного выключателя схемы механически связаны, и каждый полюс в основном закрыт или открыт одновременно.

Принцип работы: когда в цепи возникает неисправность перегрузки, ток перегрузки заставляет биметаллическую полоску изгибаться, нажимая пряжку с замком, механически управляя контактом, чтобы быстро отключить и отключить цепь; когда разлог короткого замыкания возникает в цепей, а ток разлома достигает удвоенного значения действия продукта, ток короткой цепи проходит через цепь, чтобы привлекать ядра, нажимая, зажигает верхний стержень, и нажимает верхний стержень, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает, и нажимает верхний стержень, и нажимает, и нажимает верхний стержень, и нажимает. Таким образом, достижение функции разрезания схемы;

Выключатель схемы имеет функцию ограничивающей тока. Когда происходит короткий замыкание, железное ядро ​​заставляет верхний полюс раздвигать контакты, а также открывает пряжку. Сопротивление дуги уменьшает ток короткого замыкания, играя ограничивающую роль. Механизм работает одновременно, чтобы поддерживать контакты в отключенном положении. Дуга быстро погашена благодаря всестороннему действию системы погашения дуги.

Рабочее состояние

◇ Верхний предел окружающей температуры воздуха не должен превышать+40 ℃, нижний предел не должно быть ниже -5 ℃, а 24 -часовое среднее значение не должно превышать+35 ℃;

◇ Высота: высота сайта установки не должна превышать 2000 м;

◇ Атмосферные условия: при+40 ℃ относительная температура воздуха не превышает 50%,

и более высокая относительная влажность допускается при более низких температурах;

◇ Средняя минимальная температура самого влагающегося месяца не должна превышать+25 ℃, и Средняя максимальная относительная влажность этого месяца не должна превышать 90%, вступая в учитывать конденсацию на поверхности продукта, вызванного изменением температуры;

◇ Уровень загрязнения: уровень 2;

◇ Категория установки: класс III;

◇ Тип установки: для установки используется установка типа TH35-7.5.

◇ Условия установки: угол наклона между поверхностью установки и вертикальной Поверхность не должна превышать 5 °.

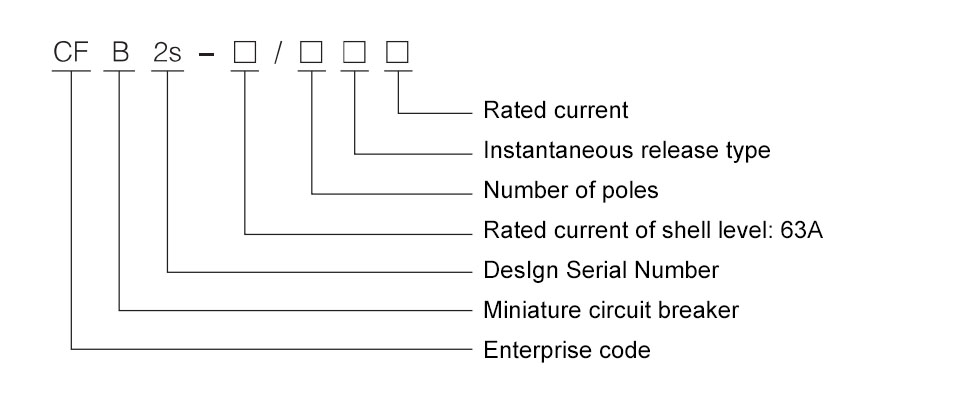

Спецификации и параметры

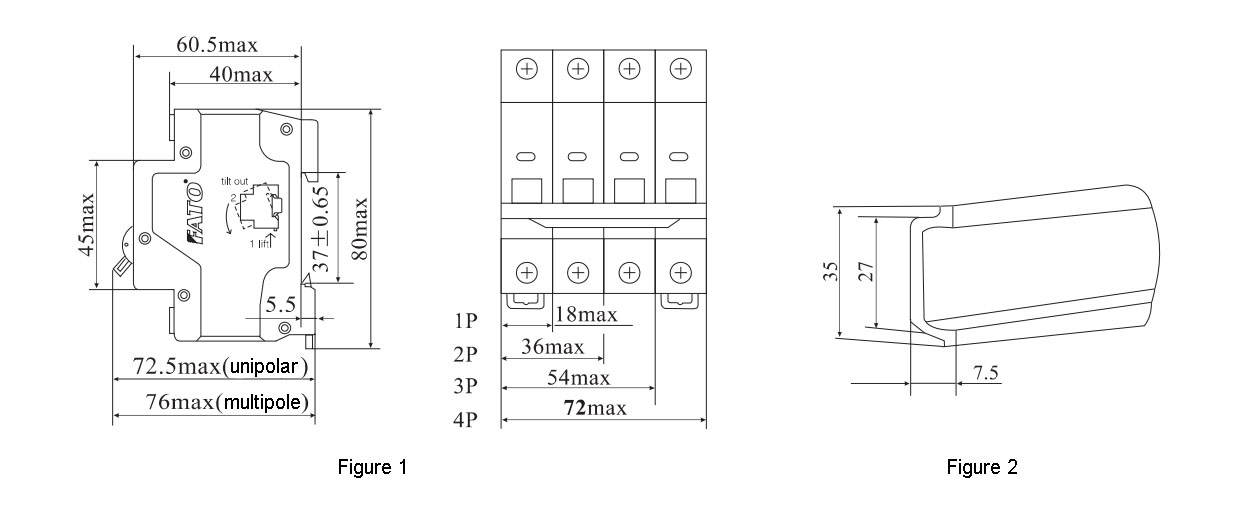

Внешний вид и размеры

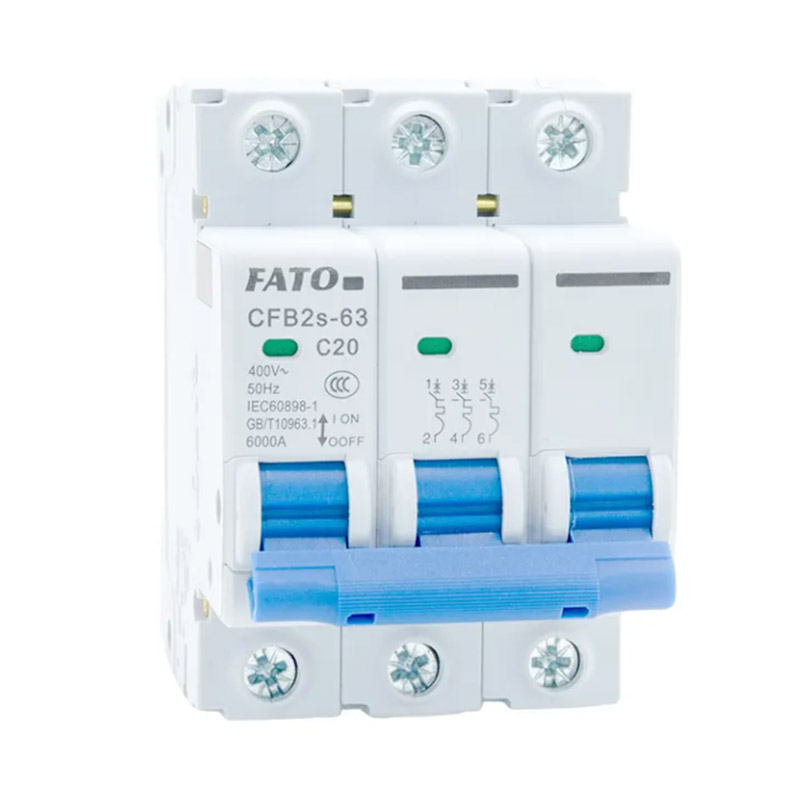

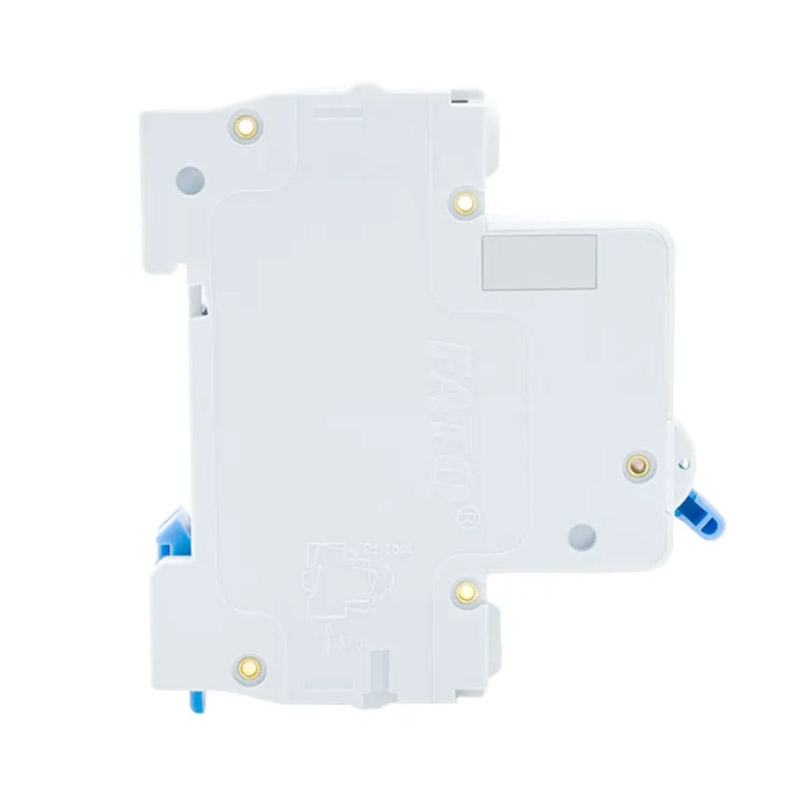

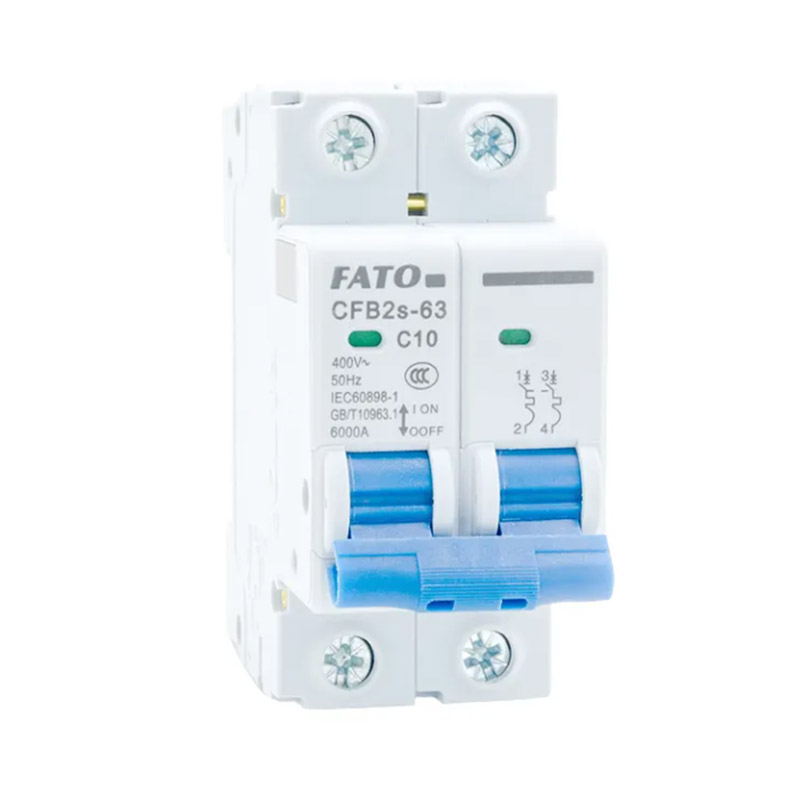

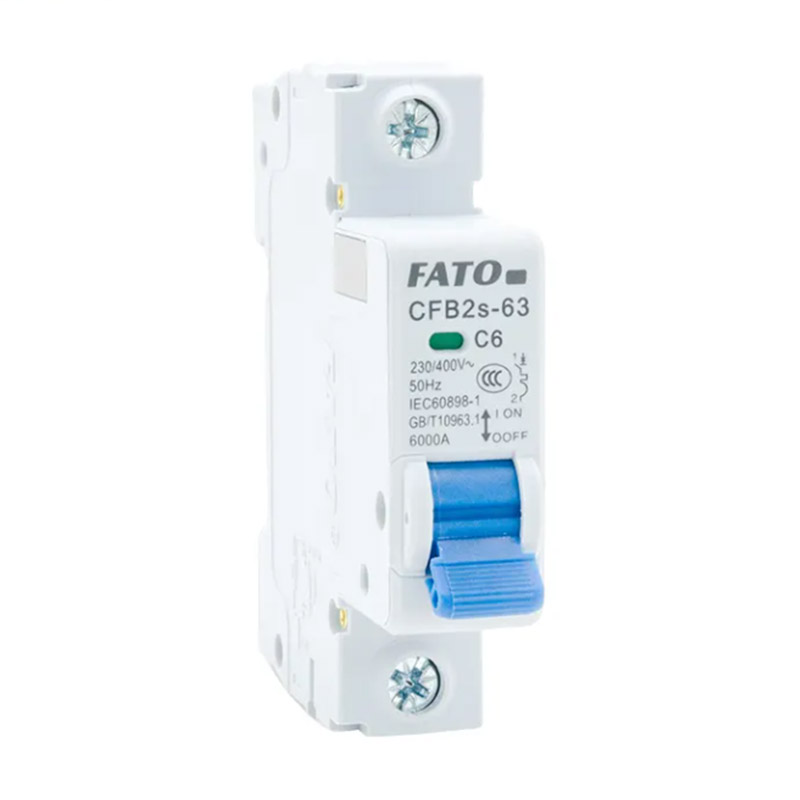

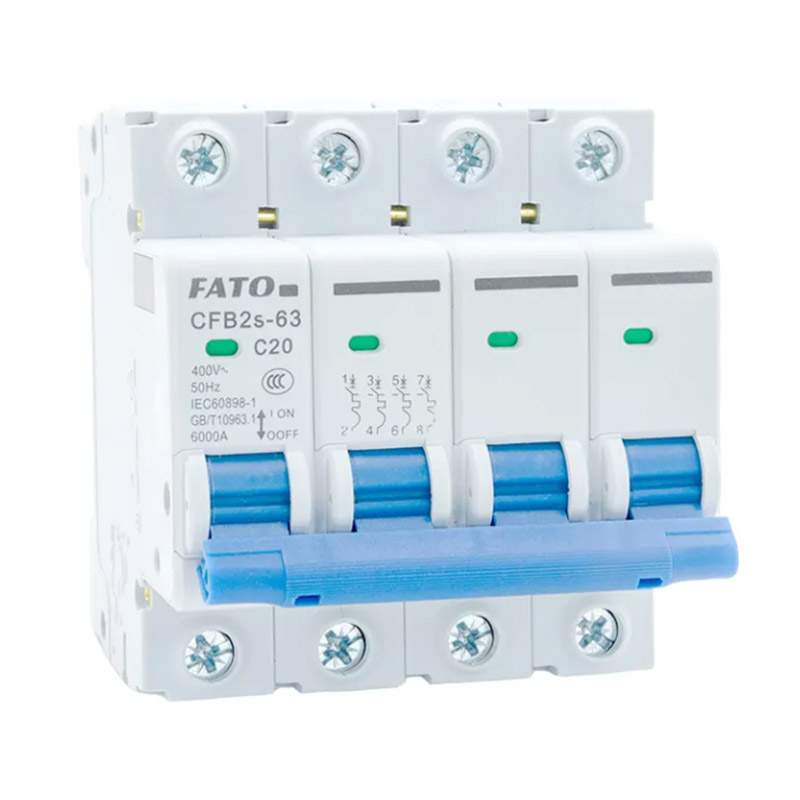

Продукты шоу
