CFB2SLE-63 RCCB LEAGHT LEACKGAGE LEACKGE LEACKGAGE

Описание продукта

Сфера применения

♦ Подходит для схем распределительной сети с AC 50/60 Гц, номинальным рабочим напряжением 400 В и ниже, и номинальным током до 63A и ниже;

♦ Предоставьте косвенную защиту контактов для Хьюмена;

♦ Обеспечить защиту от утечки для оборудования;

♦ Защита от перегрузки и короткого замыкания для линий и энергоснабжения;

♦ При нормальных обстоятельствах его можно использовать для нечастого переключения цепей и нечастого запуска двигателей.

♦ Соответствие стандартам:

Международные стандарты: IEC61009-1;

Национальный стандарт: GB/T16917.1.

Рабочее состояние

◇ Высота: ≤2000 м;

◇ Влажность окружающей среды: не превышает 50% при максимальной температуре окружающей среды+40 ℃, с более высокой относительной влажностью, возможной при более низких температурах, таких как достижение 90% при 20 ℃, с учетом конденсации на поверхности продукта из -за изменений температуры;

◇ Условия установки: Внешнее магнитное поле места установки не должно превышать в 5 раз больше геомагнитного поля в любом направлении. Обычный выключатель цепи остаточного тока, как правило, должен быть установлен по вертикали, а ручка обращена вверх, чтобы подключиться к источнику питания. Место установки не должно иметь значительного влияния или вибрации;

◇ Категория установки: II;

Тип установки: принята стандартная направляющая рельсовая установка TH35-7.5;

◇ Уровень загрязнения: 2;

◇ Метод проводки: используйте винты, чтобы затянуть проводку.

Спецификации и параметры

♦ Числа полюсов: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Номинальный ток в (а): 6,10,16,20,25,32,40,50,63;

♦ Номинальное рабочее напряжение UE: 230 В, 400 В;

♦ Рейтинг изоляционного напряжения пользовательский интерфейс: 400 В;

♦ Оценка интенсивной терапии (KA): 6KA;

♦ Рейтированное остаточное соединение и способность отключения L △ M: 2000a;

♦ Рейтированный остаточный эксплуатационный ток L △ N (MA): 30;

♦ Механическая продолжительность жизни: 20000 циклов;

♦ Срок службы электричества: 10000 циклов;

♦ Уровень защиты: IP20;

♦ Метод установки: встроенный направляющий железнодорожный полет;

♦ Метод проводки: проводные клеммы с зажимами;

♦ Возможность подключения: разрешить подключению проводов ниже 16 мм2 (когда inm = 63a);

♦ Подтягивание крутящего момента: 2n • M (когда inm = 63a);

♦ Максимальное время разрыва номинального остаточного тока составляет T: 0,1S.

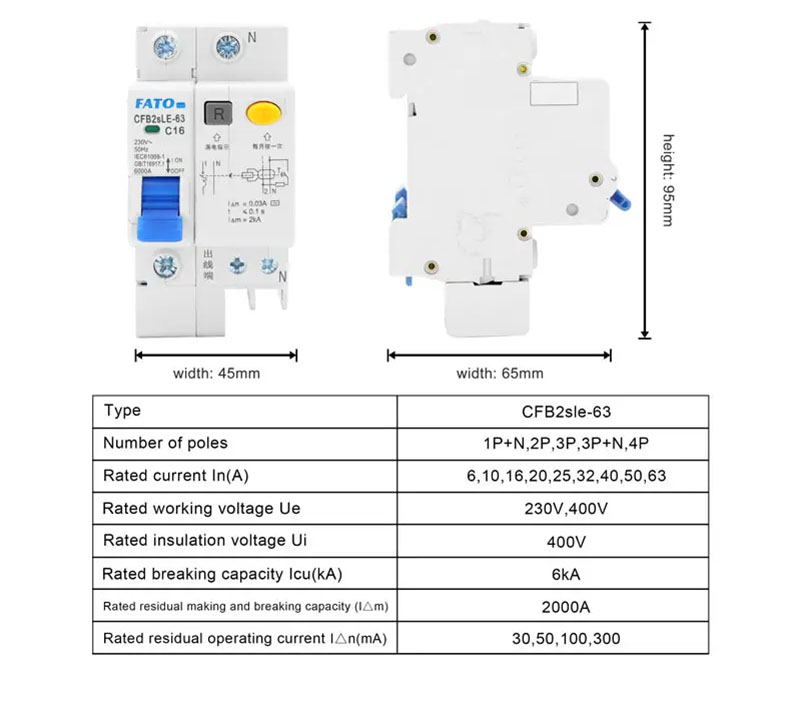

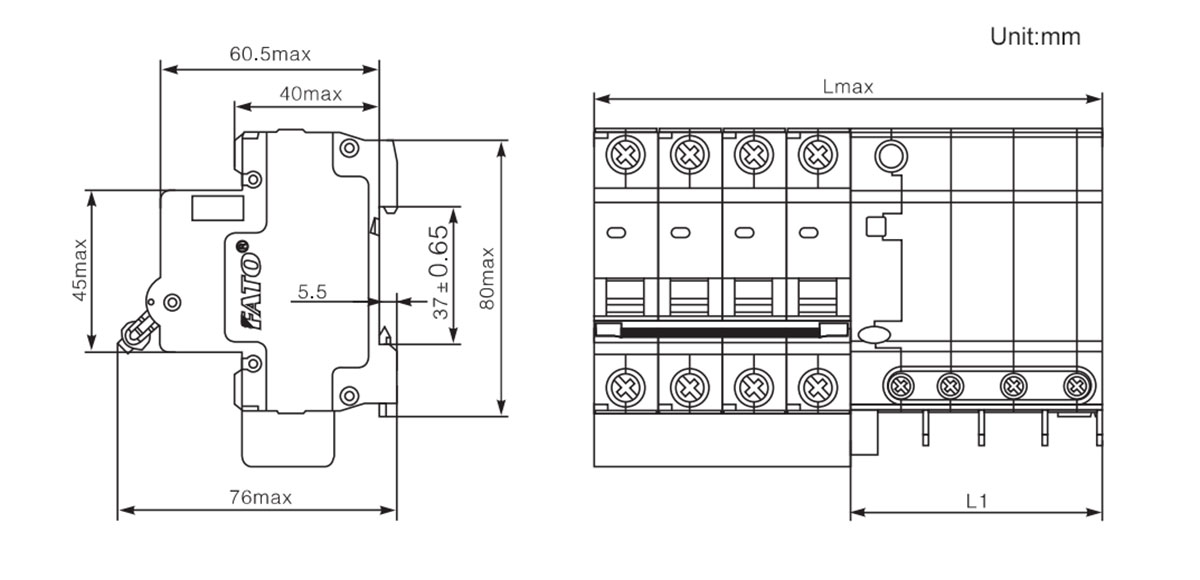

Внешний вид и размеры

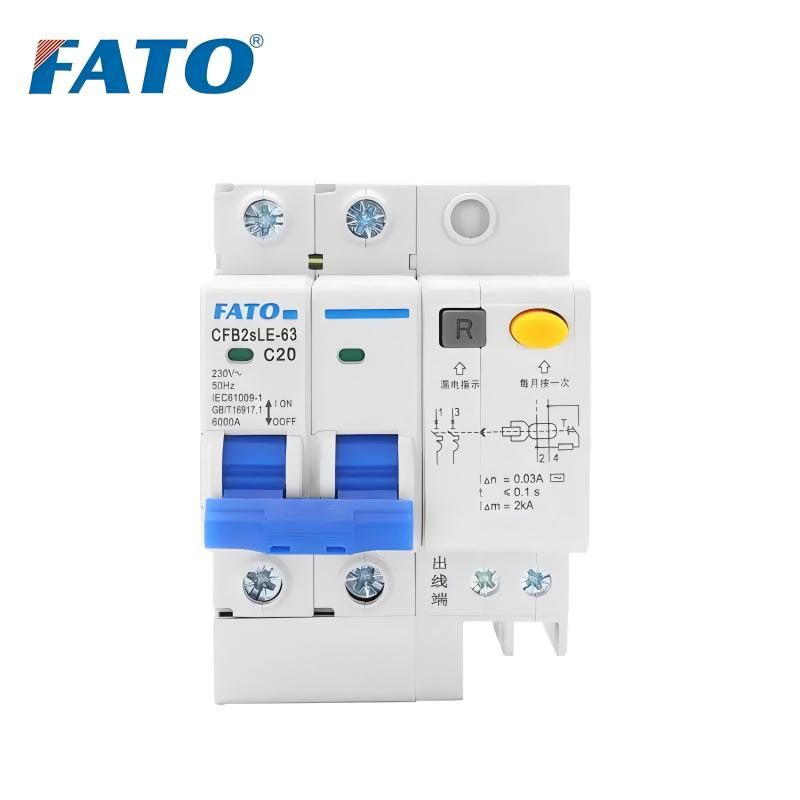

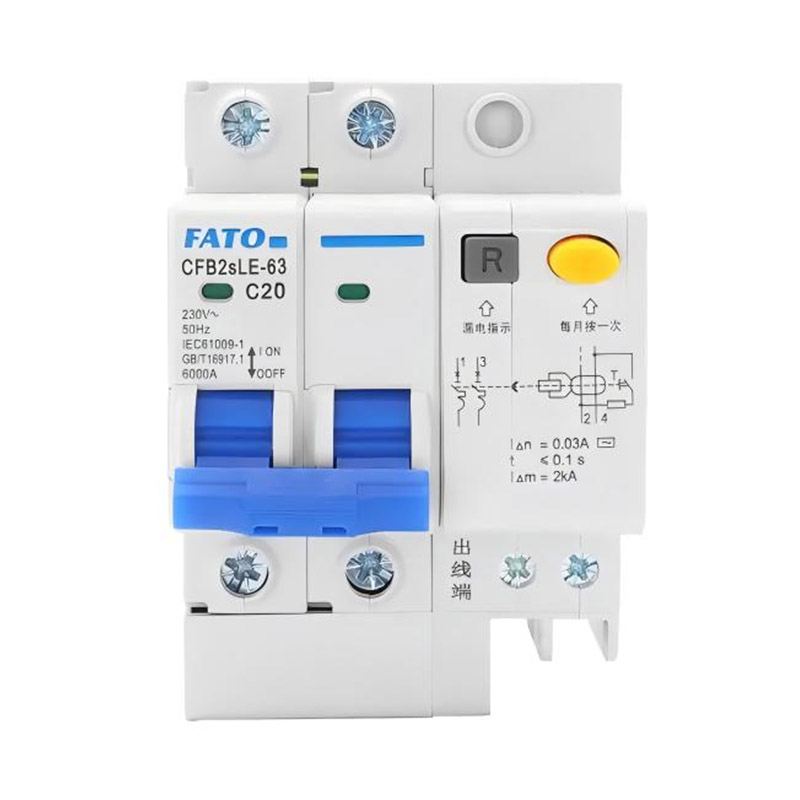

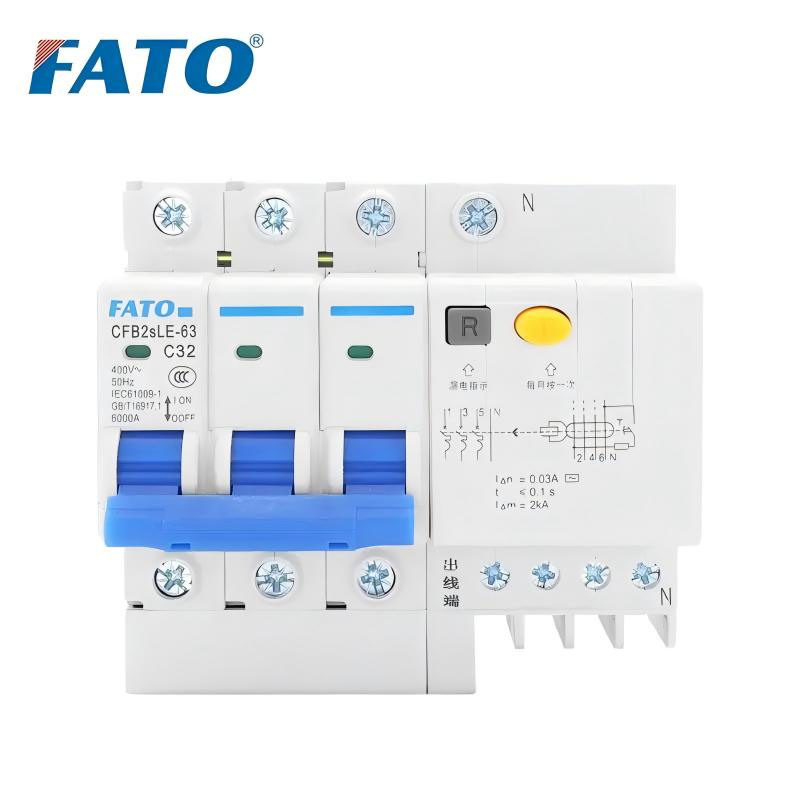

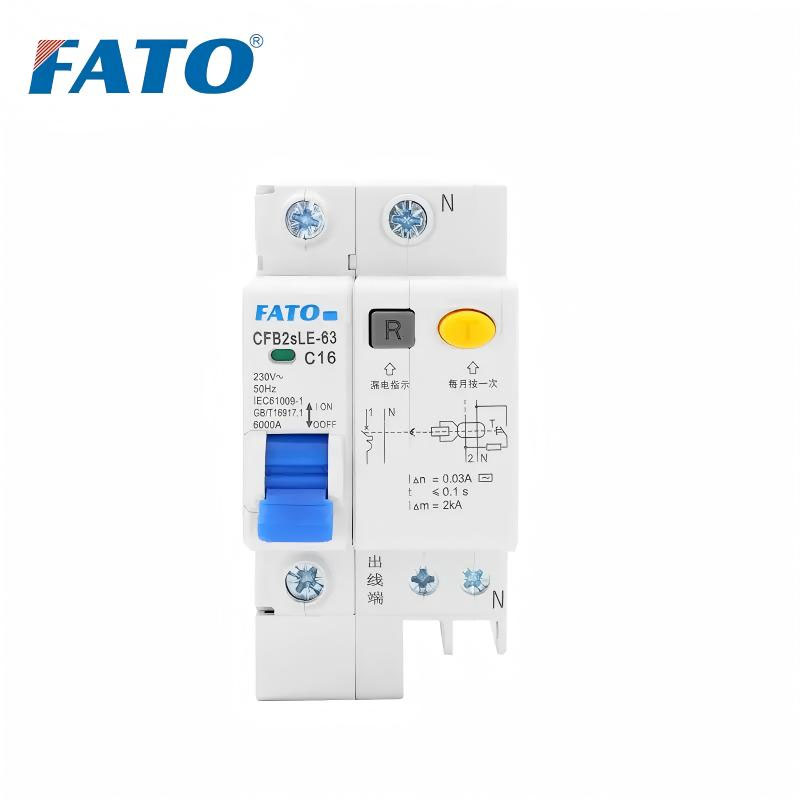

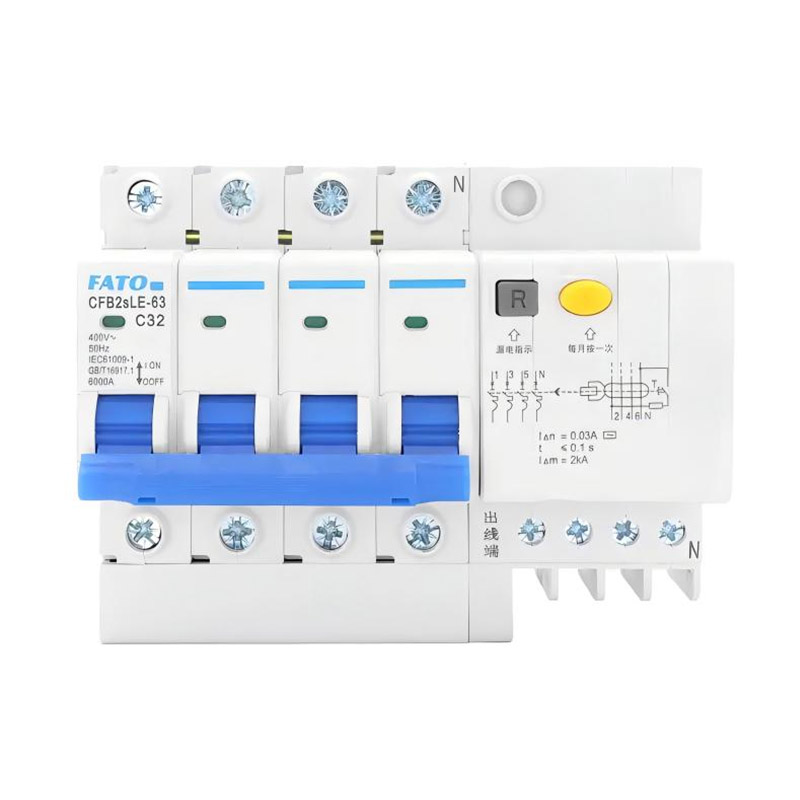

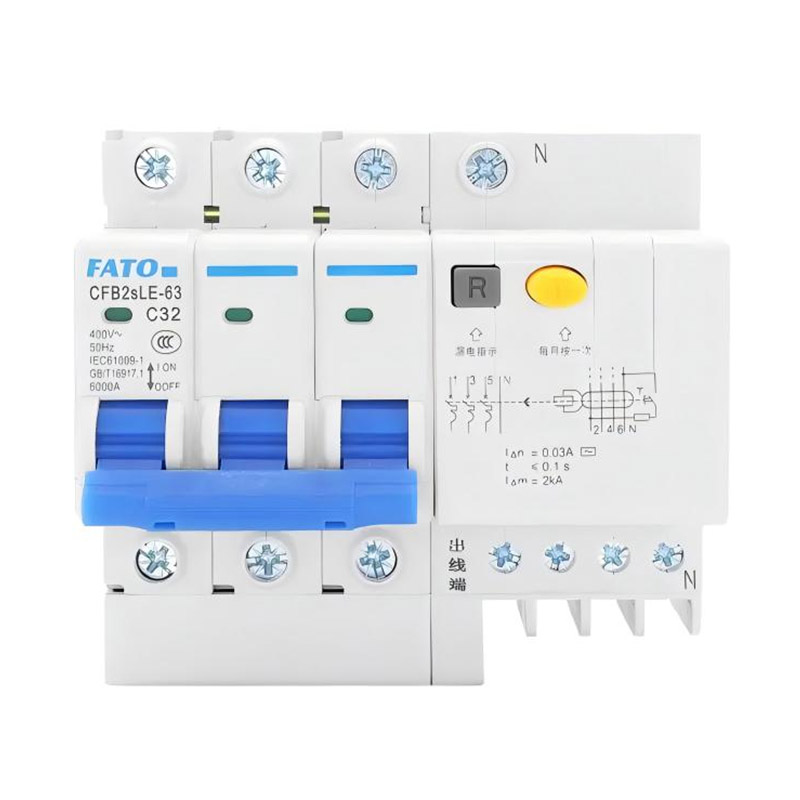

Продукты шоу
