DZ47LE-63 RCCB остаточный выключатель остаточного тока.

Инструкция по функции продукта

Сфера применения

♦ Подходит для схем распределительной сети с AC 50 Гц, номинальным рабочим напряжением 400 В и ниже, а также номинальный ток 63a и ниже;

♦ Предоставить косвенную защиту контактов для отдельных лиц;

♦ Обеспечить защиту от утечки для оборудования;

♦ Защита от перегрузки и короткого замыкания для линий и энергоснабжения;

♦ При нормальных обстоятельствах его можно использовать для нечастого переключения цепей и нечастого запуска двигателей.

♦ Этот выключатель схемы может контролировать значение остаточного тока и выходной пассив нормально открыть контакты для тревоги без отключения.

♦ Этот автоматический выключатель имеет выбираемый сигнал тревоги утечки без функции отключения.

1. Когда функция защиты утечки включена, световой сигнал тревоги утечки не загорается. Когда ток утечки в схеме достигает рабочего значения, продукт будет проходить в течение указанного времени;

2. Когда функция защиты от утечки выключена: когда в цепи генерируется ток утечки, всегда включен световой сигнал тревоги утечки, но продукт не отключается. В настоящее время схема должна сохраняться своевременно.

♦ Соответствие стандартам:

Международные стандарты: IEC61009-1;

Национальный стандарт: GB/T16917.1;

♦ В соответствии с техническими спецификациями для торгов в государственной сетке Xizang Electric Power Co., Ltd., небольшой выключатель схемы утечки должен иметь функцию выхода утечки.

Рабочее состояние

◇ Высота: ≤2000 м;

◇ Температура окружающей среды: -5 ℃ ~+40 ℃, со средним значением не превышает+35 ℃ в течение 24 часов;

◇ Влажность окружающей среды: не превышает 50% при максимальной температуре окружающей среды+40 ℃, с более высокой относительной влажностью, возможной при более низких температурах, таких как достижение 90% при 20 ℃, с учетом конденсации на поверхности продукта из -за изменений температуры;

◇ Условия установки: Внешнее магнитное поле места установки не должно превышать в 5 раз больше геомагнитного поля в любом направлении. Обычный ток, работающие на цепи, обычно должны быть установлены вертикально, при этом ручка обращена вверх, чтобы подключиться к источнику питания. На месте установки не должно быть существенного воздействия или вибрации;

◇ Категория установки: II;

◇ Тип установки: TH35-7.5 Стандартная направляющая рельсовая установка принята;

◇ Уровень загрязнения: 2;

◇ Метод проводки: используйте винты, чтобы затянуть проводку.

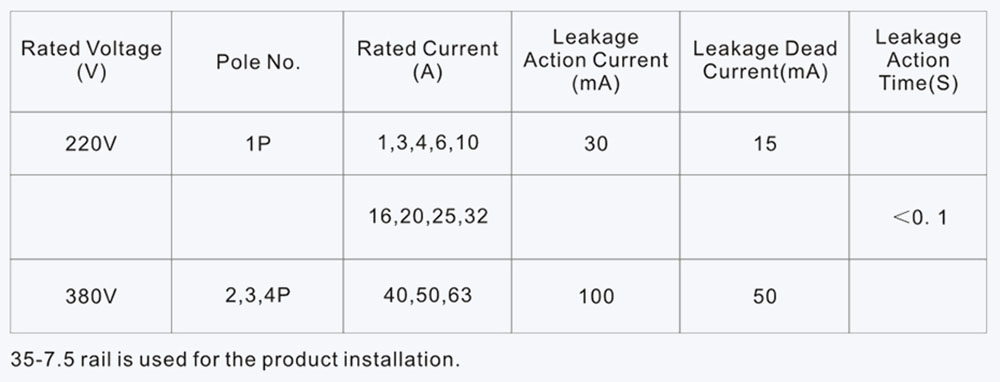

Спецификации и параметры

♦ Полюса номер: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Номинальный ток в (а): 6,10,16,20,25,32,40,50,63;

♦ Номинальное рабочее напряжение UE: 230 В, 400 В;

♦ Рейтинг изоляционного напряжения пользовательский интерфейс: 500 В;

♦ Окновная емкость для разрыва (KA): 4 (6a ~ 40a, тип C), 3 (50a, 63a, тип C), 4,5 (6a ~ 63a, тип D);

♦ H-тип: 6 (6A ~ 63A, C Type, D Type);

♦ Рейтированное остаточное соединение и способность отключения L △ M: 2000a;

♦ Рейтированный остаточный эксплуатационный ток L △ N (MA): 30;

♦ Номинальный остаточный не эксплуатационный ток L △ NO (MA): 15,25 50150;

♦ Механическая продолжительность жизни: 2000 циклов;

♦ Срок службы электричества: циклы 2000 года;

♦ Рабочая частота: 120 раз в час;

♦ Электрические аксессуары: OF, SD;

♦ Уровень защиты: IP20;

♦ Метод установки: встроенный направляющий железнодорожный полет;

♦ Метод проводки: проводные клеммы с зажимами;

♦ Возможность подключения: разрешить подключению проводов ниже 16 мм;

♦ Подтягивание крутящего момента: 2n • m.

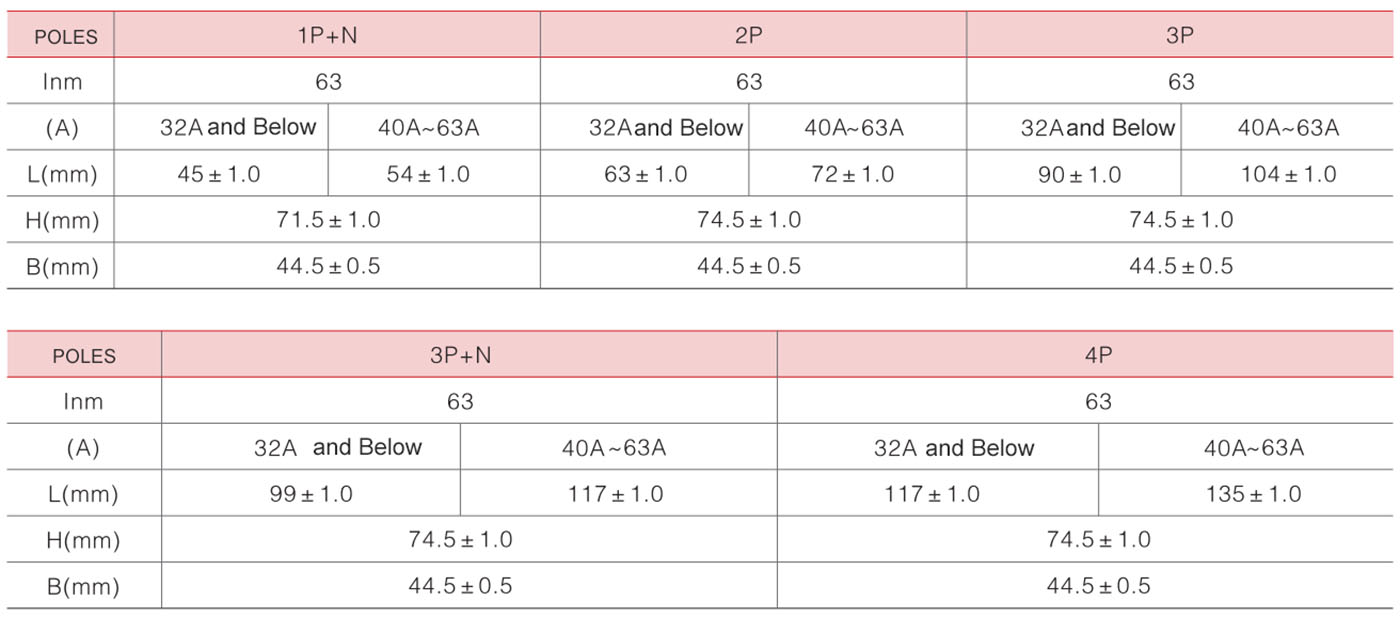

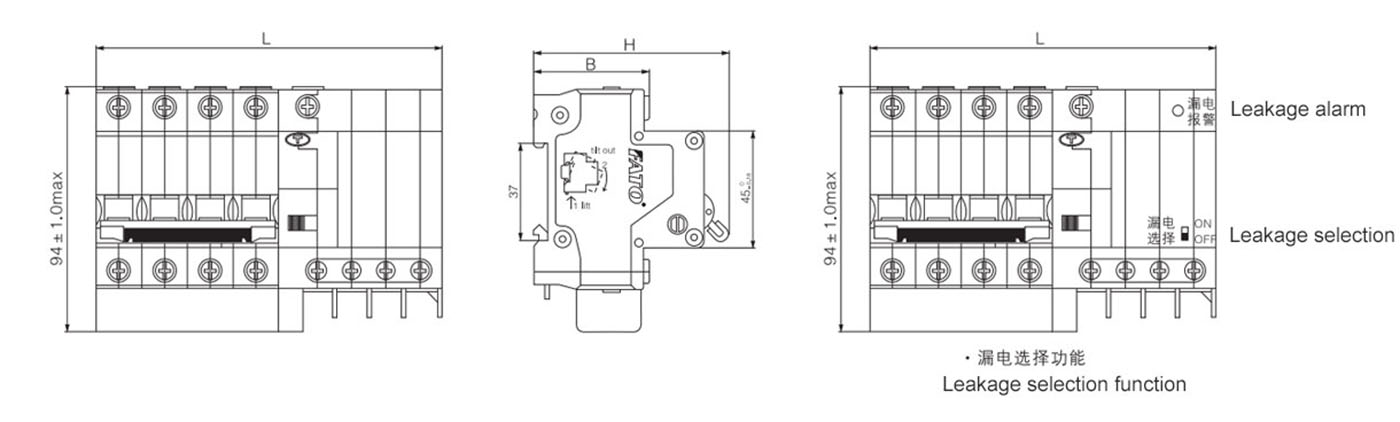

Внешний вид и размеры

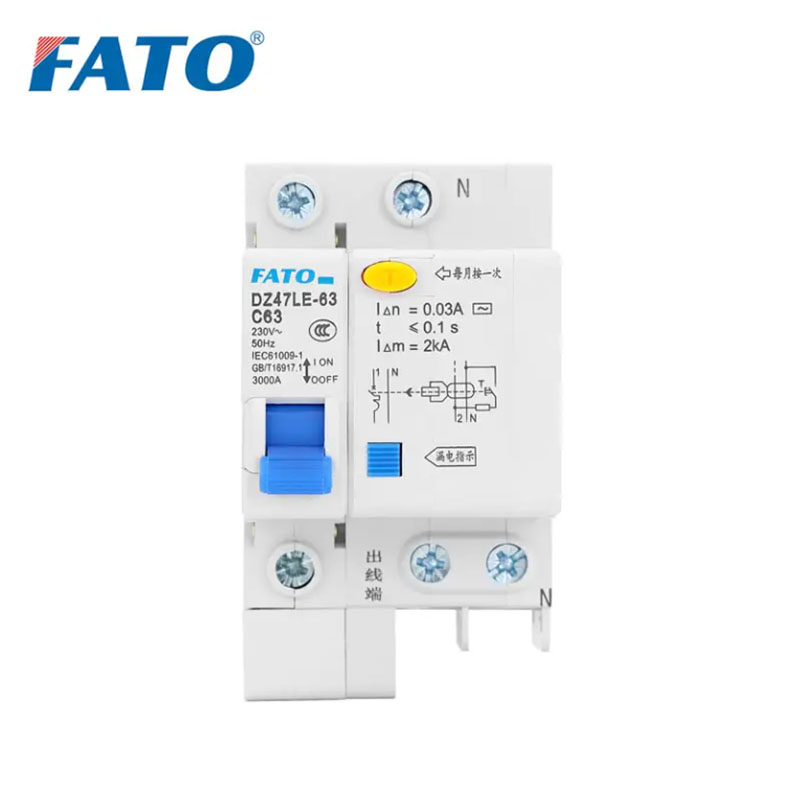

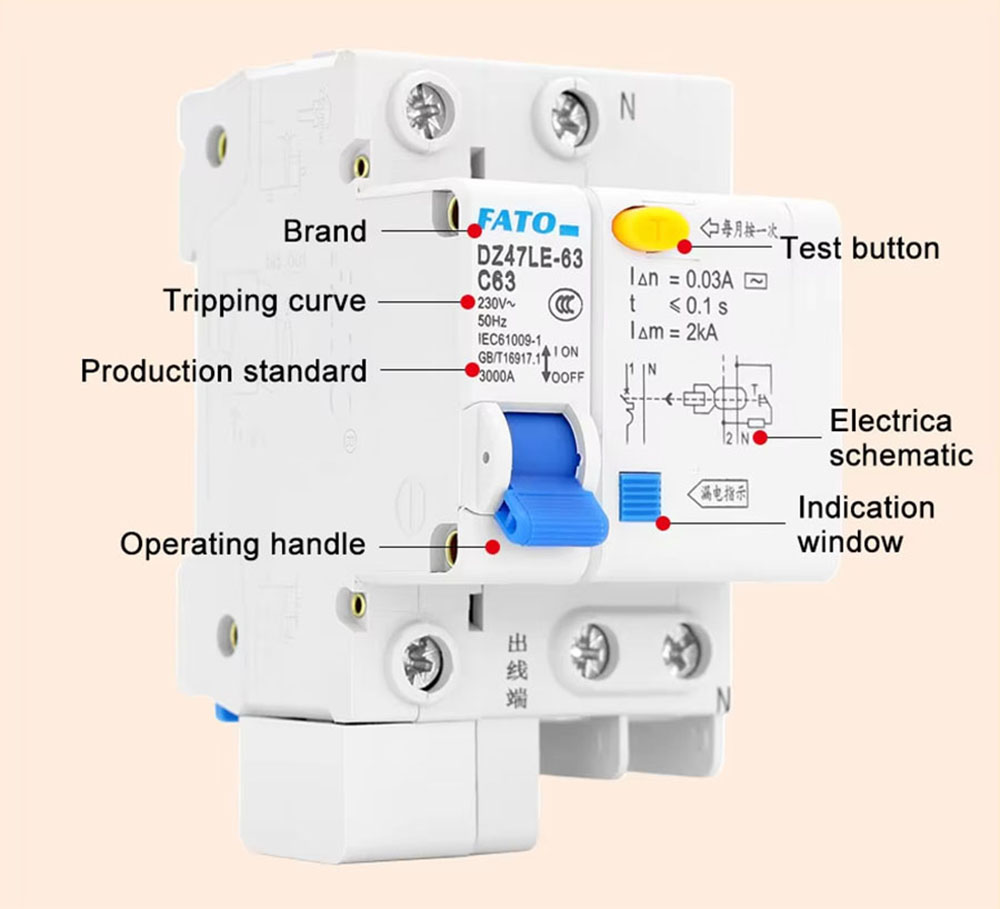

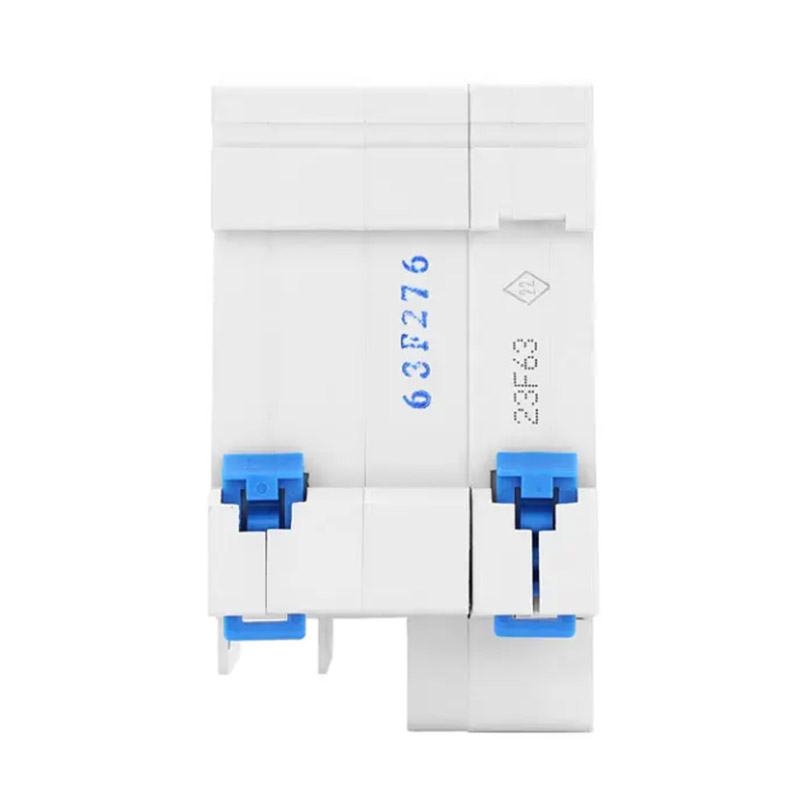

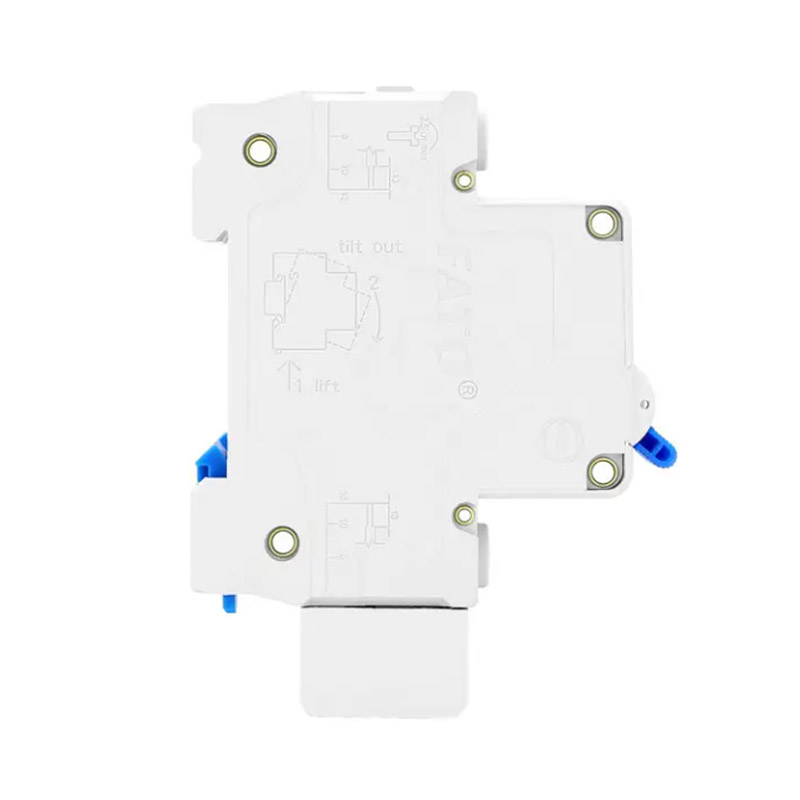

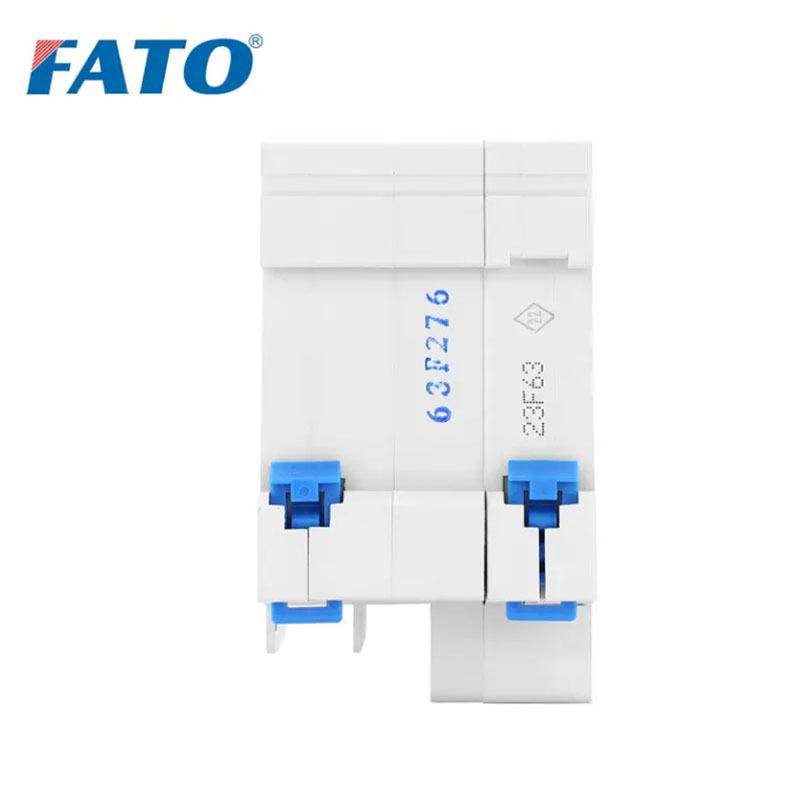

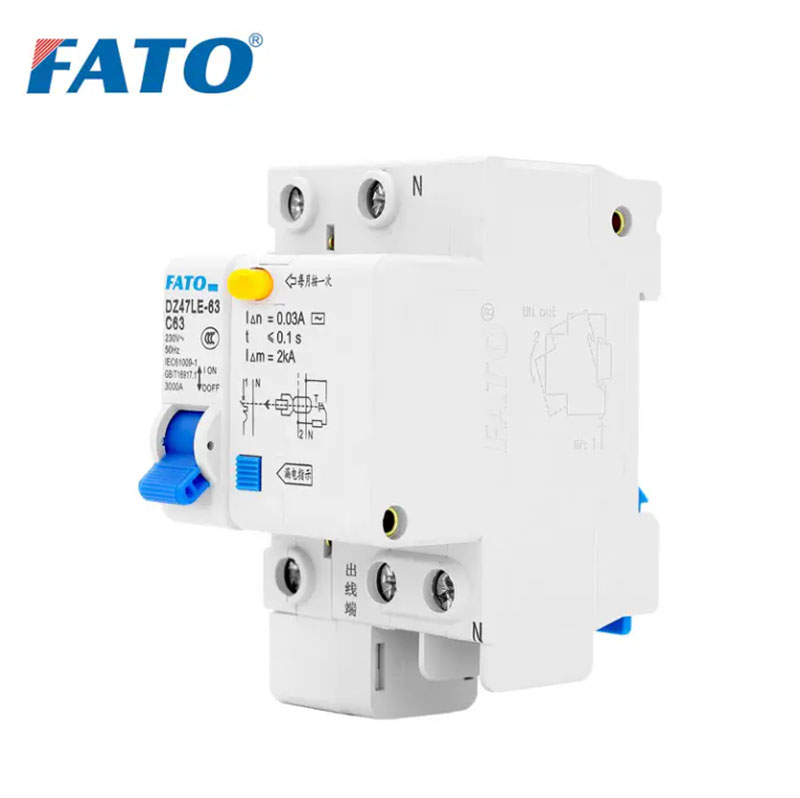

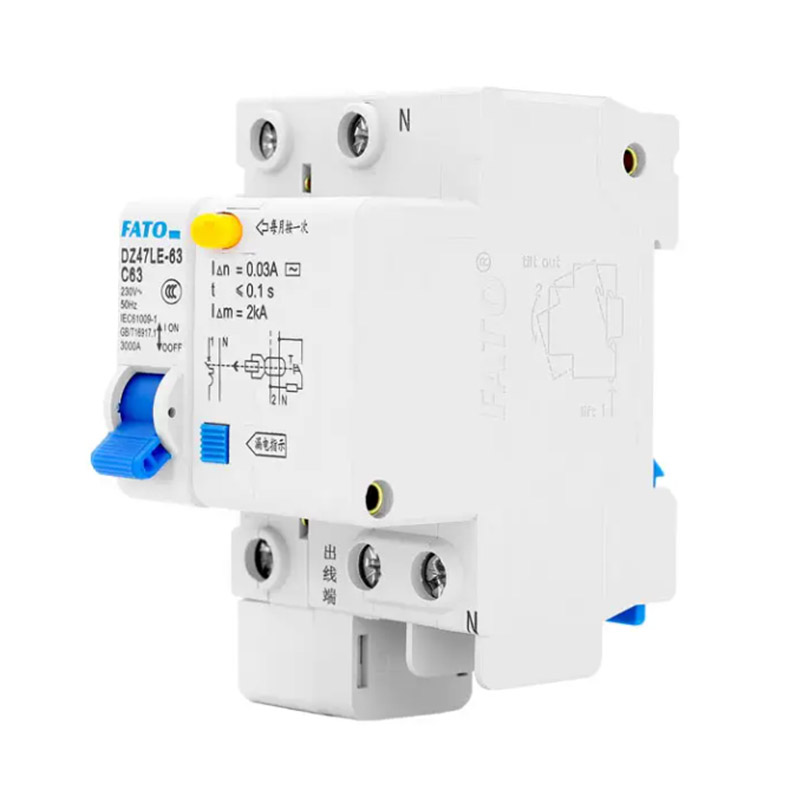

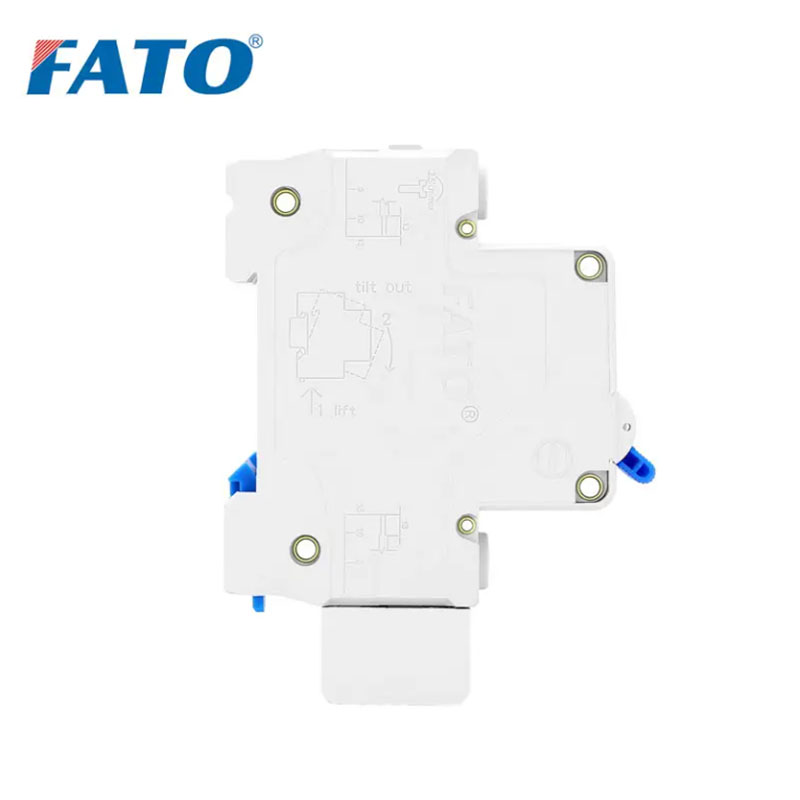

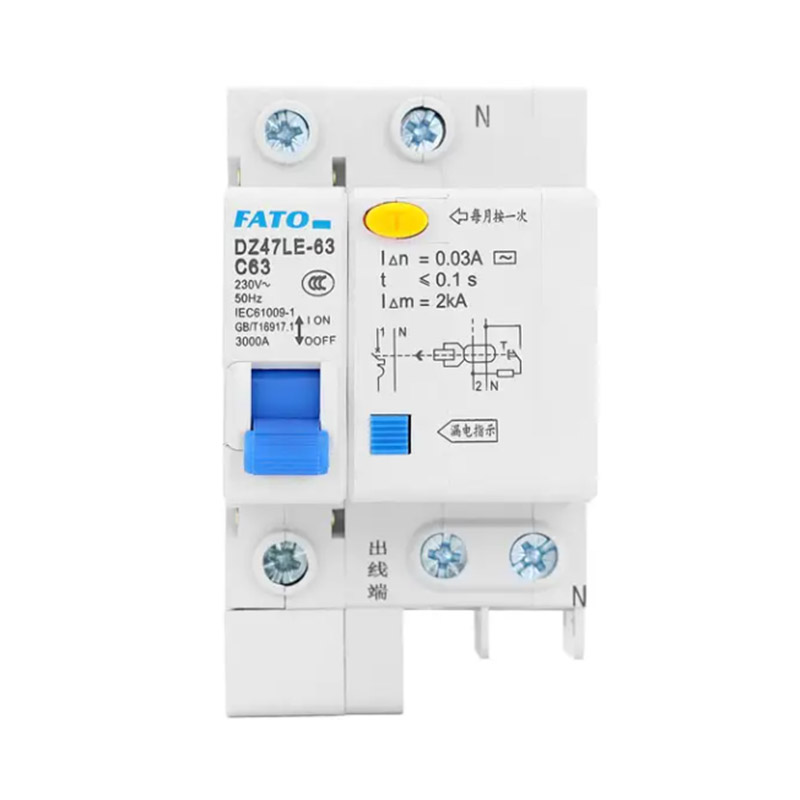

Продукты шоу
